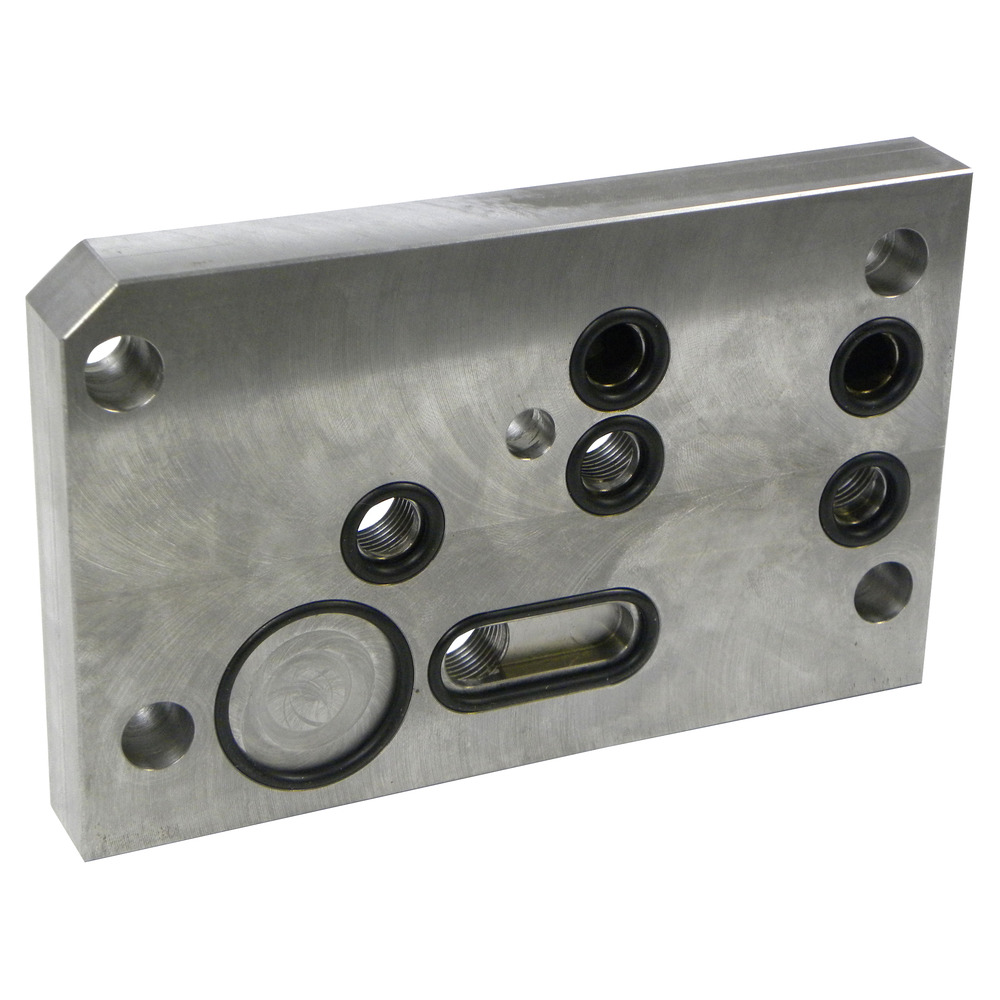

AK Regeltechnik Piastra di collegamento per Ford

Questa piastra di collegamento viene installata in sostituzione del coperchio del cambio. La piastra presenta quattro attacchi idraulici nella parte superiore per P = pompa, R = ritorno, W = mandata pressione e Z = cilindro di sollevamento aggiuntivo. Questa piastra consente il collegamento di un'unità di controllo montata esternamente.
Se non viene utilizzata una valvola di controllo con mandata pressione, la porta W è chiusa. Per garantire il funzionamento dell'impianto idraulico del trattore con questa installazione, è installata una valvola di intercettazione nella condotta di mandata tra la porta P e la valvola di controllo. Questa deve essere chiusa quando si utilizza l'impianto idraulico a tre punti. Ciò impedisce la fuoriuscita di pressione attraverso la condotta del serbatoio della valvola di controllo aggiuntiva.
Se viene utilizzata una valvola di controllo mobile con mandata pressione, la porta W è collegata al collegamento di mandata pressione sulla valvola di controllo mobile. Ciò consente l'utilizzo simultaneo dell'impianto idraulico del trattore e della valvola di controllo mobile. Non è necessaria alcuna valvola di intercettazione!
Può essere utilizzato nei sistemi idraulici dei trattori Ford 3000, 4000, 5000.
Max. Pressione di esercizio: 250 bar
Portata nominale: 70 l/min
Coppia di serraggio: 78 Nm
Attacchi M18x1,5 Dimensioni (LxPxA): 160 x 130 x 20 mm
