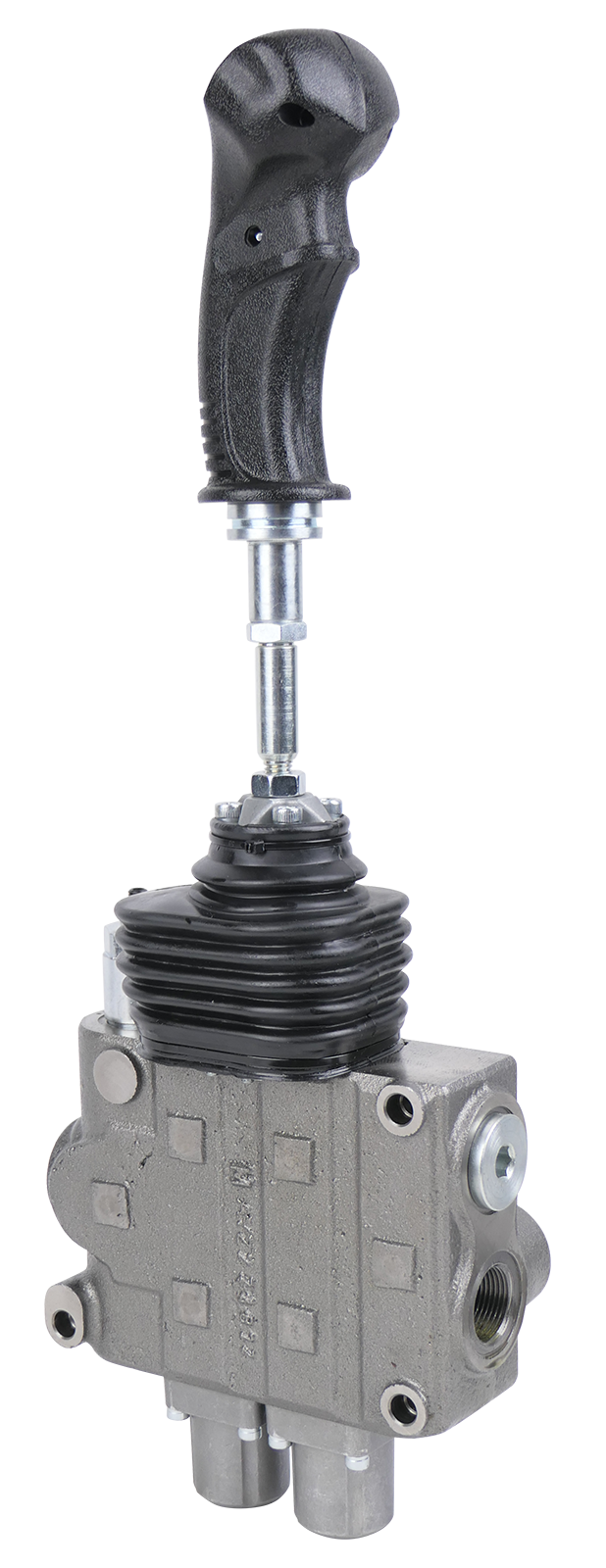

GMS Vanne de régulation GM10/2 avec poignée joystick DW DW avec rappel par ressort
GMS Vanne de régulation GM10/2 avec poignée joystick DW DW avec rappel par ressort
Réf. produit :
FA118139
319,00 € *
Contenu :
1
Stück
lagernd (2-4 Werktage)
Beschreibung
Informations sur le produit "Vanne de régulation GM10/2 avec poignée joystick DW DW avec rappel par ressort"
La vanne de régulation est équipée d'une commande à levier en croix directement montée avec une poignée joystick.
Actionnement mécanique avec rappel par ressort en version standard. La position médiane est conçue avec une circulation sans pression et les ports A & B sont bloqués. Soupape de surpression au raccord P (pompe). Chevauchement négatif des diapositives.
1. Chariot de commande double effet DW : H=montée, 0=position médiane, S=descente
2. Tiroir de commande double effet DW : H=montée, 0=position médiane, S=descente
Version standard des vannes en connexion parallèle.
Débit max. : 90 L/min.
Pression de service : 250 bar
max. Pression : 315 bar
Jeu de soupapes de décharge : 100 bar, réglable de 20 à 315 bar
Filetage A, B, P, P2 : R1/2″
Filetage T, T2 : R3/4″Les positions de commutation indiquées dépendent du modèle respectif de la vanne de régulation.
Actionnement mécanique avec rappel par ressort en version standard. La position médiane est conçue avec une circulation sans pression et les ports A & B sont bloqués. Soupape de surpression au raccord P (pompe). Chevauchement négatif des diapositives.
1. Chariot de commande double effet DW : H=montée, 0=position médiane, S=descente
2. Tiroir de commande double effet DW : H=montée, 0=position médiane, S=descente
Version standard des vannes en connexion parallèle.
Débit max. : 90 L/min.
Pression de service : 250 bar
max. Pression : 315 bar
Jeu de soupapes de décharge : 100 bar, réglable de 20 à 315 bar
Filetage A, B, P, P2 : R1/2″
Filetage T, T2 : R3/4″Les positions de commutation indiquées dépendent du modèle respectif de la vanne de régulation.
| 1. vanne position de base: | 0 |
|---|---|
| 1ère vanne: | H/0/S |
| 1ère version de la vanne: | doppeltwirkend |
| 2. vanne position de base: | 0 |
| 2. version de la vanne: | doppeltwirkend |
| 2ème vanne: | H/0/S |
| Débit (l/min): | 90 |
| Pression de service (bar): | 250 |
| Suchnummer: | 118139 |
| Type: | GM10/02 |
