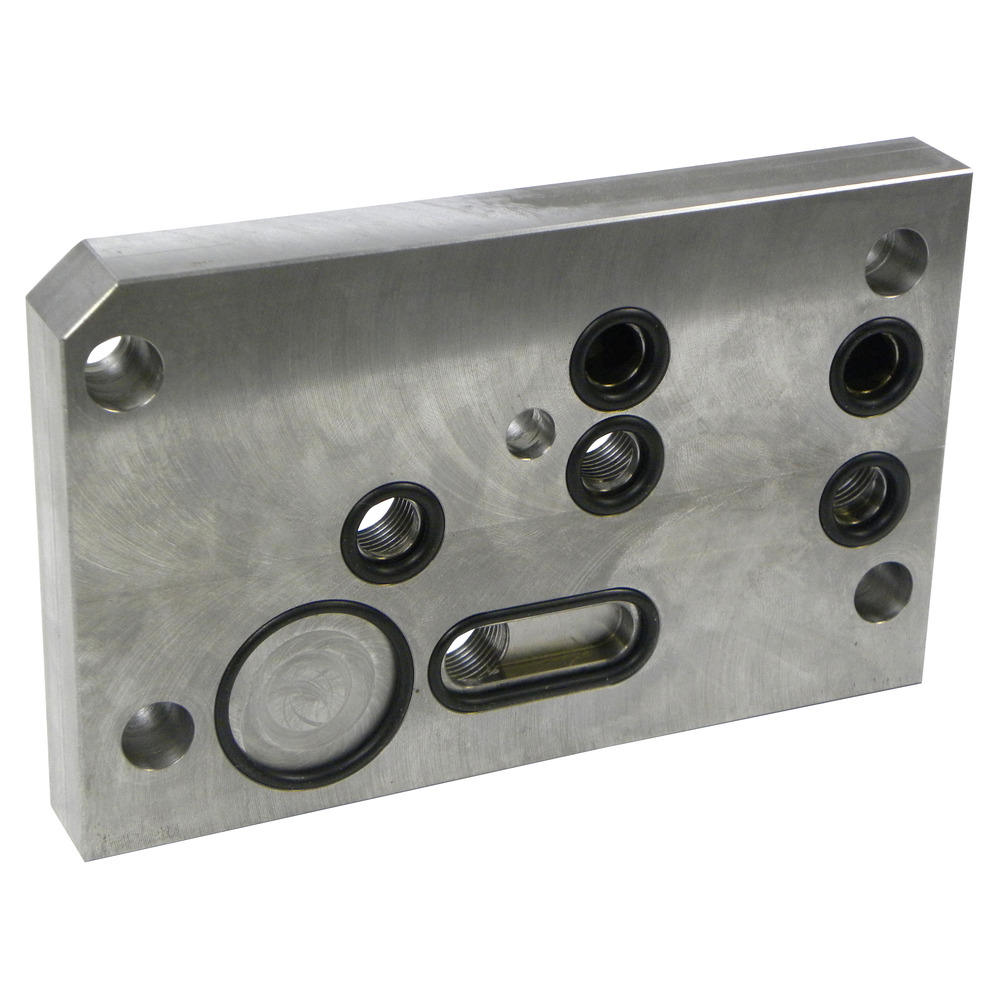

AK Regeltechnik Anschlussplatte für Ford

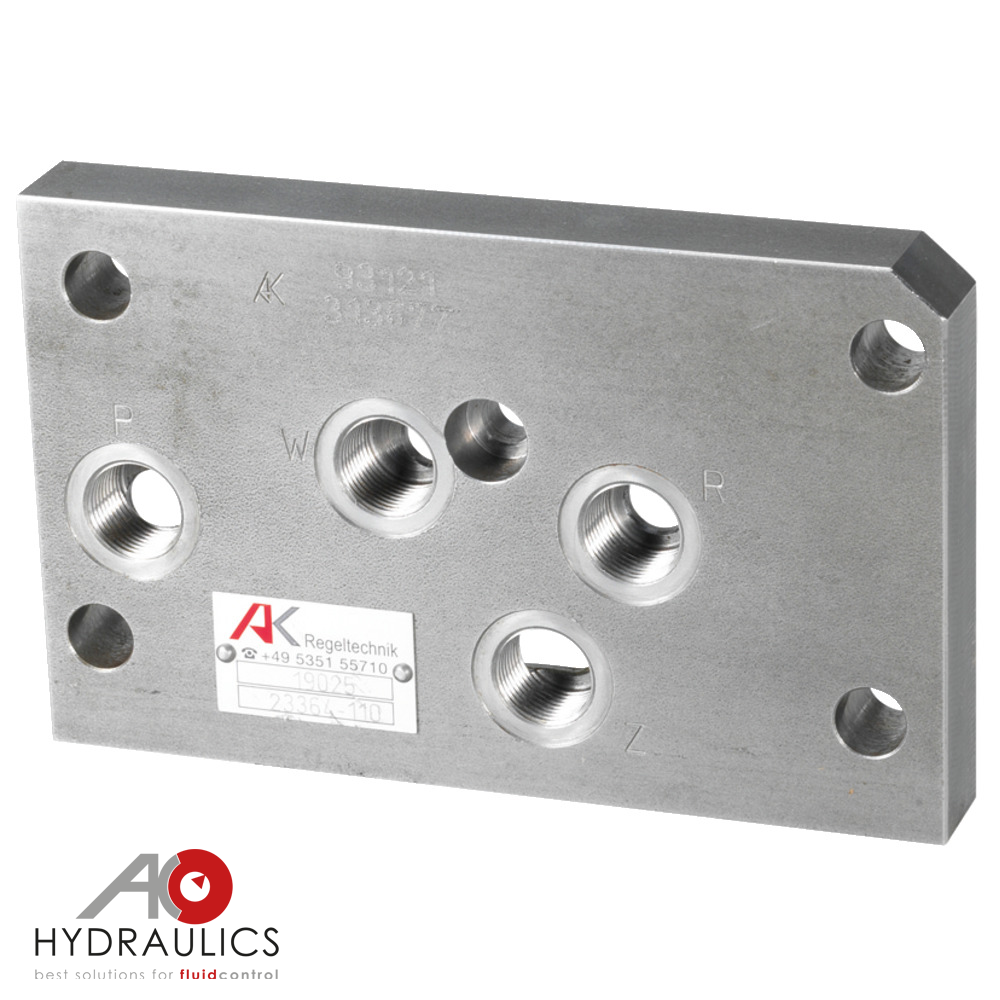

Diese Anschlussplatte wird als Ersatz für den Getriebedeckel montiert. Die Platte hat an der Oberseite 4 Hydraulikanschlüsse für P=Pumpe, R=Rücklauf, W=Druckweiterleitung und Z=Zusatzhubzylinder. Durch diese Platte besteht die Möglichkeit, ein extern montiertes Steuergerät anzuschließen.Falls kein Steuerventil mit Druckweiterleitung verwendet wird, wird der Anschluss W verschlossen. Um bei dieser Montage die Funktion der Traktorhydraulik zu gewährleisten, wird in der Druckleitung zwischen Anschluss P und dem Steuerventil ein Absperrhahn montiert. Dieser muss geschlossen werden, wenn die Dreipunkthydraulik verwendet wird.

Dadurch kann über die Tankleitung des zusätzlich aufgebauten Steuerventiles kein Druck entweichen.Wird ein Mobilsteuerventil mit Druckweiterleitung verwendet, dann wird der Anschluss W mit dem Anschluss der Druckweiterleitung am Mobilsteuerventil verbunden. Dadurch kann die Traktorhydraulik und das Mobilsteuerventil gleichzeitig verwendet werden. Es ist kein Absperrhahn notwendig!

Einsetzbar in Hydrauliksystemen von Ford Schleppersystemen 3000, 4000, 5000.Max.

Betriebsdruck: 250 barNenndurchfluss 70 l/min

Anzugsdrehmoment 78 Nm

Anschlüsse M18x1,5

Maße (LxBxH): 160 x 130 x 20 mm
