GMS Steuerventil GM10/2 mit Joystickgriff DW DW mit Federrückstellung
GMS Steuerventil GM10/2 mit Joystickgriff DW DW mit Federrückstellung
Beschreibung
Produktinformationen "Steuerventil GM10/2 mit Joystickgriff DW DW mit Federrückstellung"

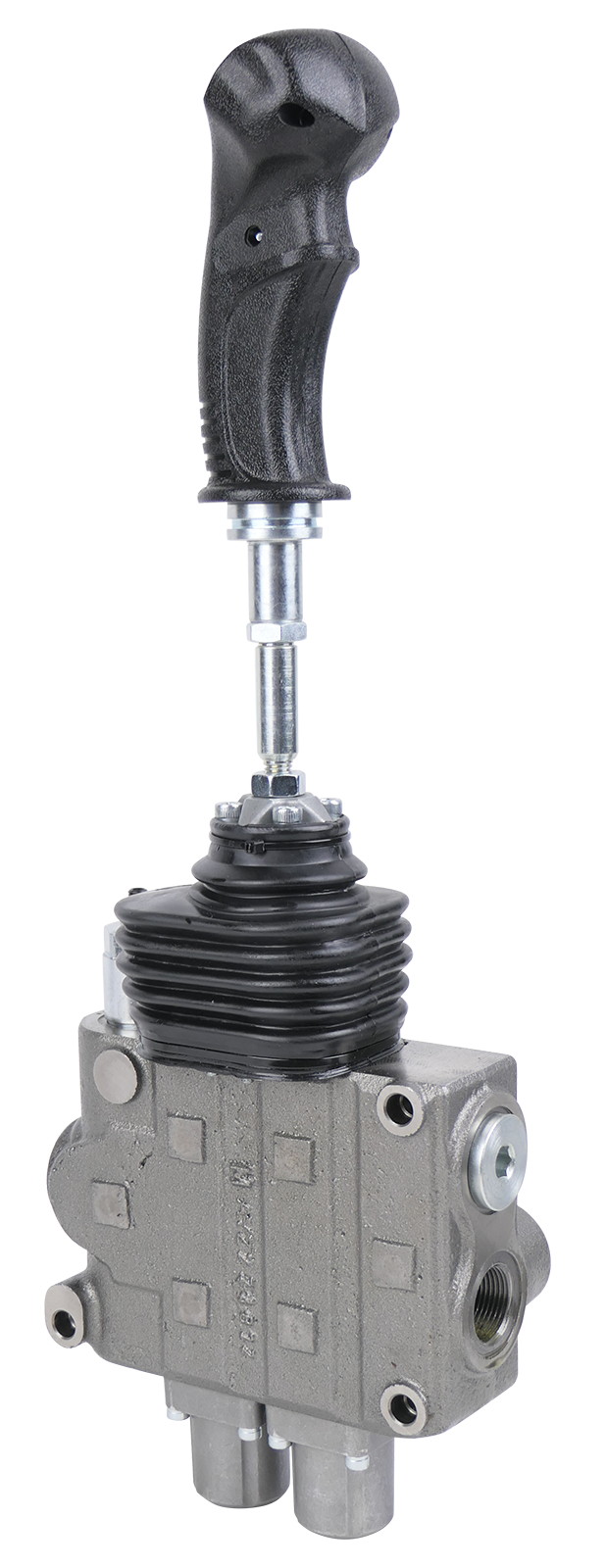

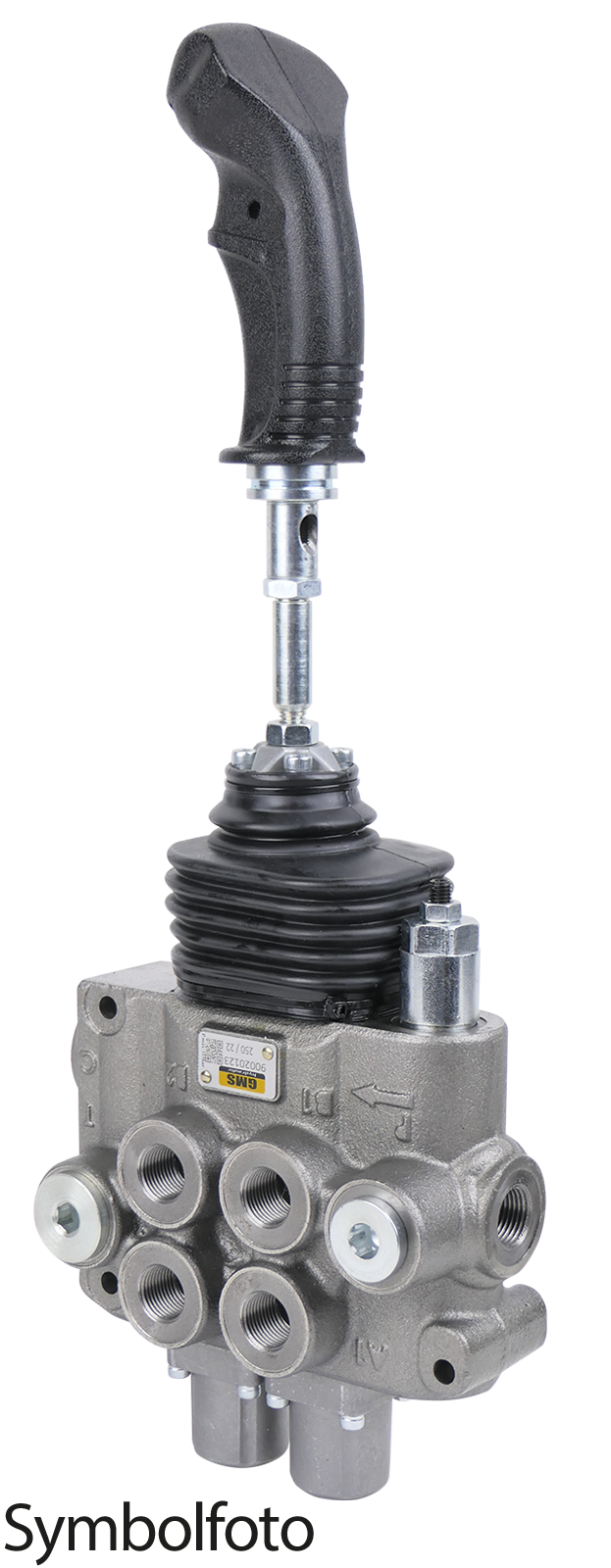

Das Steuerventil hat eine direkt aufgebaute Kreuzhebelsteuerung mit einem Joystickgriff.
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.
1. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken
2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken
Standardausführung der Ventile in Parallelschaltung.
Durchfluss max.: 90 L/min.
Betriebsdruck: 250 bar
max. Druck: 315 bar
Überdruckventil eingestellt: 100 bar, einstellbar von 20-315 bar
Einschraubgewinde A, B, P, P2: R1/2″
Einschraubgewinde T, T2: R3/4″
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.
1. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken
2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken
Standardausführung der Ventile in Parallelschaltung.
Durchfluss max.: 90 L/min.
Betriebsdruck: 250 bar
max. Druck: 315 bar
Überdruckventil eingestellt: 100 bar, einstellbar von 20-315 bar
Einschraubgewinde A, B, P, P2: R1/2″
Einschraubgewinde T, T2: R3/4″
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| Typ: | GM10/02 |
|---|---|
| 1. Schieber: | H/0/S |
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| Durchfluss (l/min): | 90 |
| Betriebs-Druck (bar): | 250 |
| Suchnummer: | 118139 |
