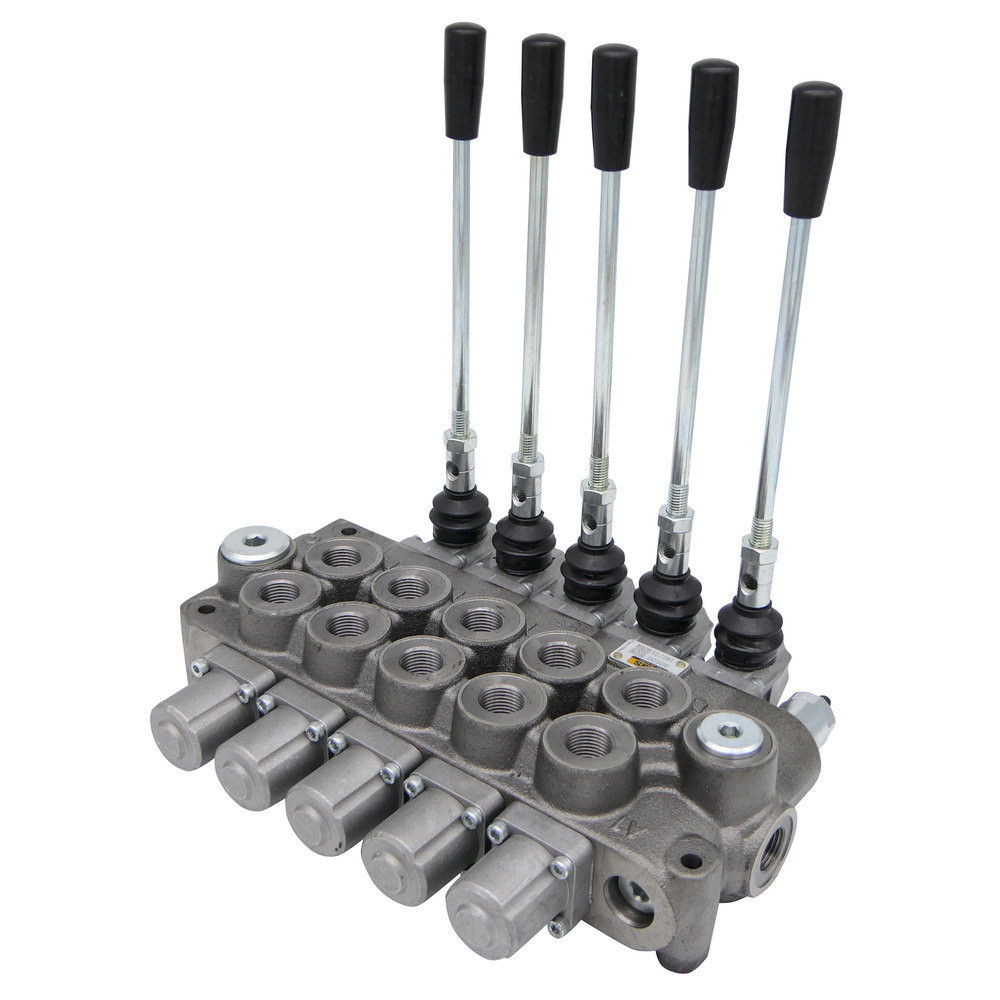

Steuerventil P90/5 doppeltwirkend
Steuerventil P90/5 doppeltwirkend
Bestell-Nr:
FA114137
535,00 € *
Inhalt:
1
Stück
wenige lagernd (2-4 Werktage)
Beschreibung
Produktinformationen "Steuerventil P90/5 doppeltwirkend"
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.
Standardausführung der Ventile in Parallelschaltung.
Durchfluss max.: 90 L/min.
Betriebsdruck: 250 bar
max. Druck: 320 bar
Überdruckventil eingestellt: 150 bar, einstellbar von 50-350 bar
Einschraubgewinde A, B, P, P2: R1/2″
Einschraubgewinde T1, T2: R3/4″
H=Heben, 0=Mittelstellung, S=Senken.
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
Standardausführung der Ventile in Parallelschaltung.
Durchfluss max.: 90 L/min.
Betriebsdruck: 250 bar
max. Druck: 320 bar
Überdruckventil eingestellt: 150 bar, einstellbar von 50-350 bar
Einschraubgewinde A, B, P, P2: R1/2″
Einschraubgewinde T1, T2: R3/4″
H=Heben, 0=Mittelstellung, S=Senken.
Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| Ausführung: | 5-Hebel Steuergerät, doppeltwirkend |
|---|---|
| Typ: | GM10/5 |
| 1. Schieber: | H/0/S |
| 1. Schieber Ausführung: | doppeltwirkend |
| 1. Schieber Grundstellung: | 0 |
| 2. Schieber Grundstellung: | 0 |
| 3. Schieber Grundstellung: | 0 |
| 2. Schieber: | H/0/S |
| 3. Schieber: | H/0/S |
| 2. Schieber Ausführung: | doppeltwirkend |
| 3. Schieber Ausführung: | doppeltwirkend |
| 4. Schieber: | H/0/S |
| 4. Schieber Ausführung: | doppeltwirkend |
| 4. Schieber Grundstellung: | 0 |
| 5. Schieber Ausführung: | doppeltwirkend |
| 5. Schieber: | H/0/S |
| 5. Schieber Grundstellung: | 0 |
| Durchfluss (l/min): | 90 |
| Betriebs-Druck (bar): | 250 |
| Suchnummer: | 114137 |
