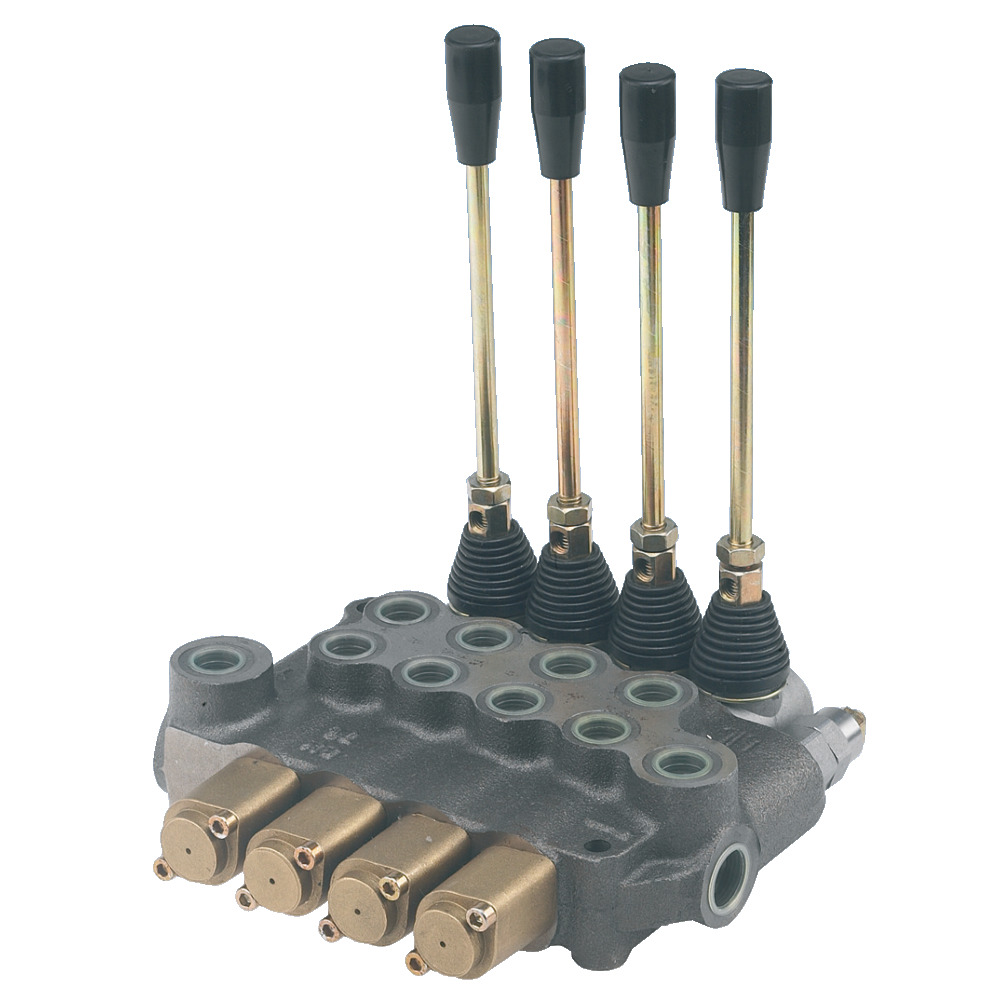

Steuerventil BM40/4 DW DW DW DW
Steuerventil BM40/4 DW DW DW DW
Beschreibung
Informations sur le produit "Steuerventil BM40/4 DW DW DW DW"
Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber einfachwirkend DW: H=Heben, 0=Mittelstellung, S=Senken2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken3. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken4. Steuerschieber doppeltwirkden DW: H=Heben, 0= Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.
| 1. Position de base du curseur: | 0 |
|---|---|
| 1. Version coulissante: | double effet |
| 1. curseur: | H/0/S |
| 2. vanne position de base: | 0 |
| 2. version de la vanne: | doppeltwirkend |
| 2ème vanne: | H/0/S |
| 3 Glissière / robinet / vanne à glissière Position de base: | 0 |
| 3. vanne: | H/0/S |
| 3. version de la vanne: | doppeltwirkend |
| 4 Glissière / robinet / vanne à glissière Position de base: | 0 |
| 4. Schieber: | H/0/S |
| 4. Schieber Ausführung: | doppeltwirkend |
| Betriebs-Druck (bar): | 250 |
| Débit: | 45 |
| type: | BM40/3 |
Downloads 1
bed_steuerventil-bm.pdf
