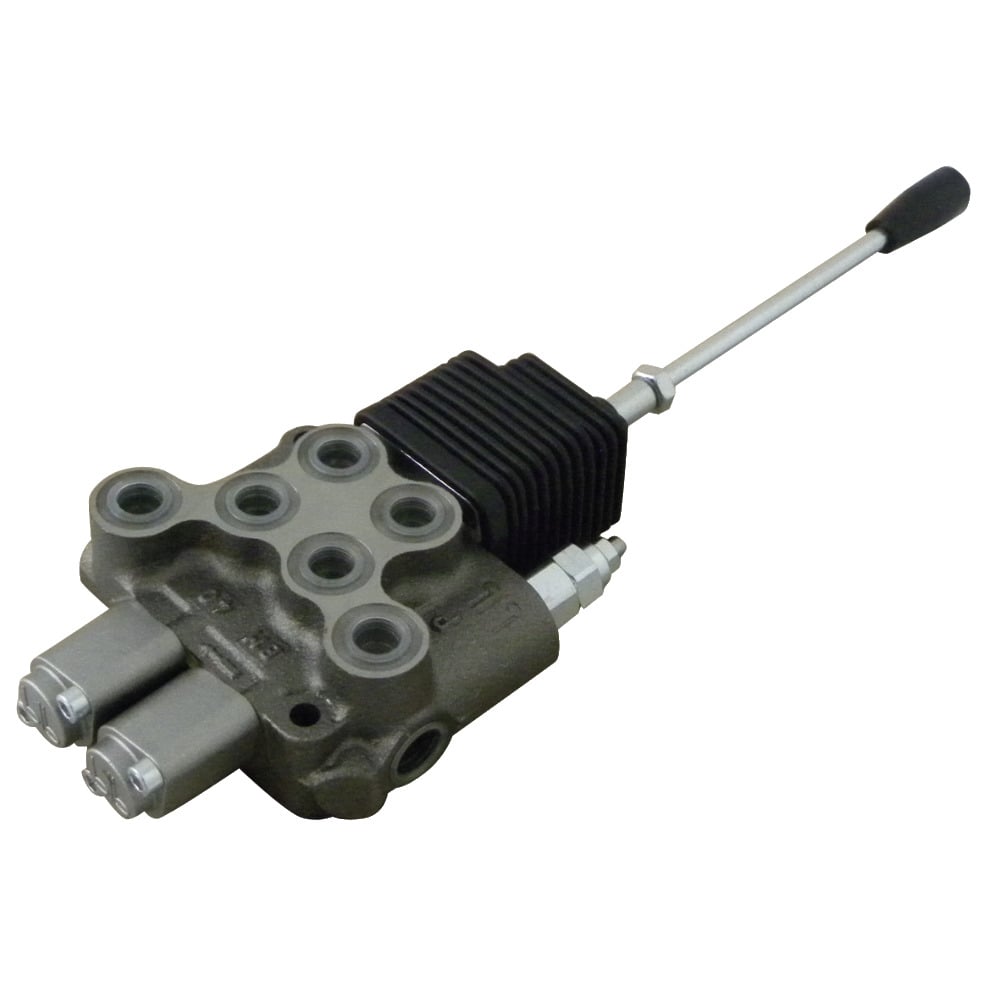

Vanne de régulation BM40/2 DW/DW avec joystick
Vanne de régulation BM40/2 DW/DW avec joystick
Réf. produit :
FA1564
392,00 € *
Contenu :
1
Stück
wenige lagernd (2-4 Werktage)
Beschreibung
Informations sur le produit "Vanne de régulation BM40/2 DW/DW avec joystick"
Actionnement mécanique avec rappel par ressort en standard. La position médiane est conçue avec une circulation sans pression et les ports A, B sont bloqués. Soupape de surpression au raccord P (pompe). Chevauchement négatif des coulisses.
Version standard des vannes en connexion parallèle.
Débit max. : BM40 = 40 L/min., BM70 = 80 L/min.
Pression de service : 250 bars
max . Pression : 320 bar
Jeu de soupapes de décharge : 140 bar, réglable de 100 à 250 bar
Filetage A, B, P, T, : R1/2″
Filetage P2, T2 : R3/4″
H=Monter, 0=Position médiane, S=Abaisser, SW=Position flottante, ELG=Variation rapide, R=avec cran.Les positions de commutation répertoriées dépendent du modèle respectif de la vanne de régulation.
Version standard des vannes en connexion parallèle.
Débit max. : BM40 = 40 L/min., BM70 = 80 L/min.
Pression de service : 250 bars
max . Pression : 320 bar
Jeu de soupapes de décharge : 140 bar, réglable de 100 à 250 bar
Filetage A, B, P, T, : R1/2″
Filetage P2, T2 : R3/4″
H=Monter, 0=Position médiane, S=Abaisser, SW=Position flottante, ELG=Variation rapide, R=avec cran.Les positions de commutation répertoriées dépendent du modèle respectif de la vanne de régulation.
| 1. vanne position de base: | 0 |
|---|---|
| 1ère vanne: | H/0/S, tastend |
| 1ère version de la vanne: | doppeltwirkend |
| 2. vanne position de base: | 0 |
| 2. version de la vanne: | doppeltwirkend |
| 2ème vanne: | H/0/S, tastend |
| Suchnummer: | 1564 |
| Type: | BM40 |
Hersteller
Blb S.r.l.
Via Natta, 25 - 7.i.
36040
Brendola Vicenza
IT
[email protected]
MPN:
Downloads
bed_steuerventil-bm.pdf
