AK Regeltechnik Unità di controllo aggiuntiva per il sistema Deutz SD-80

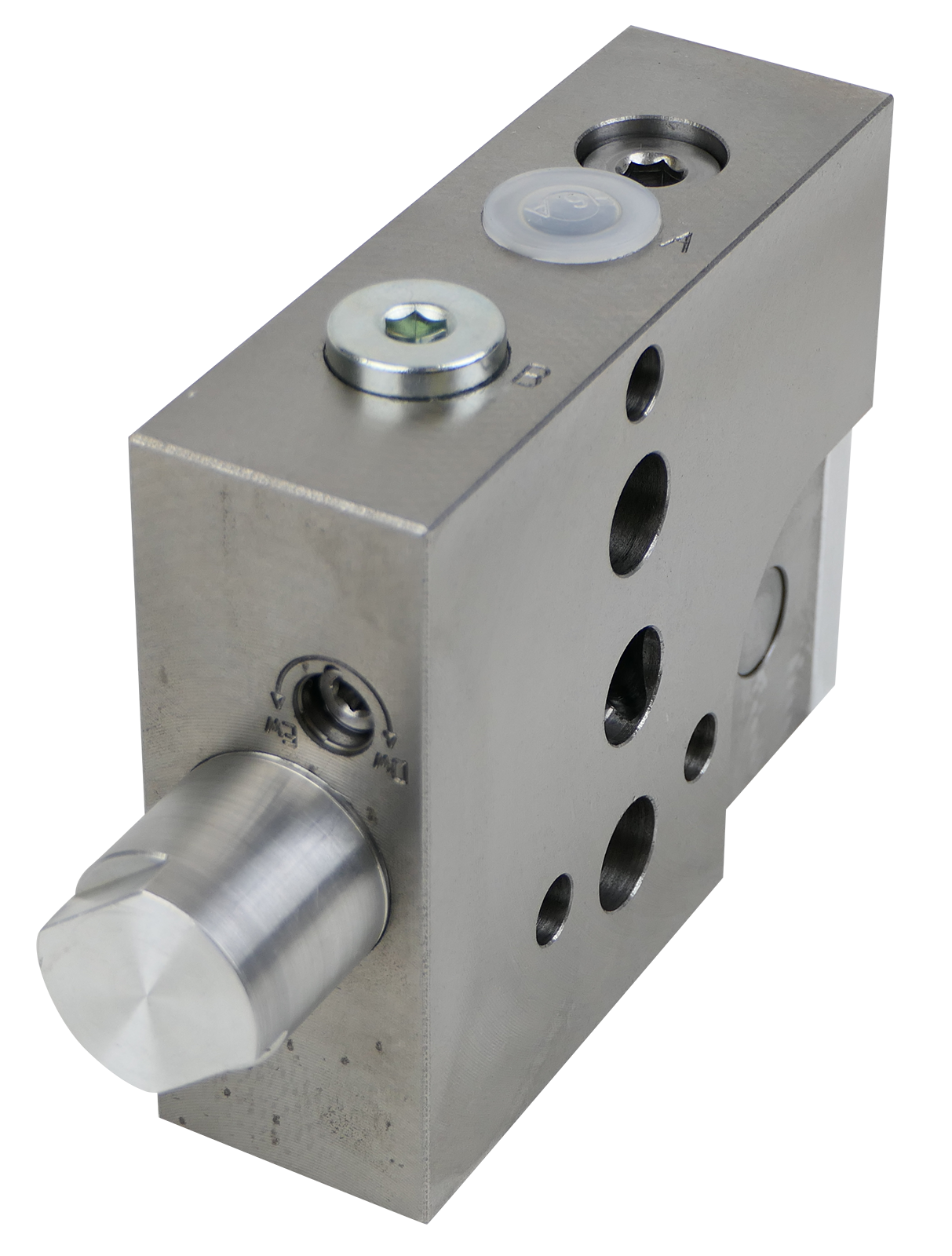

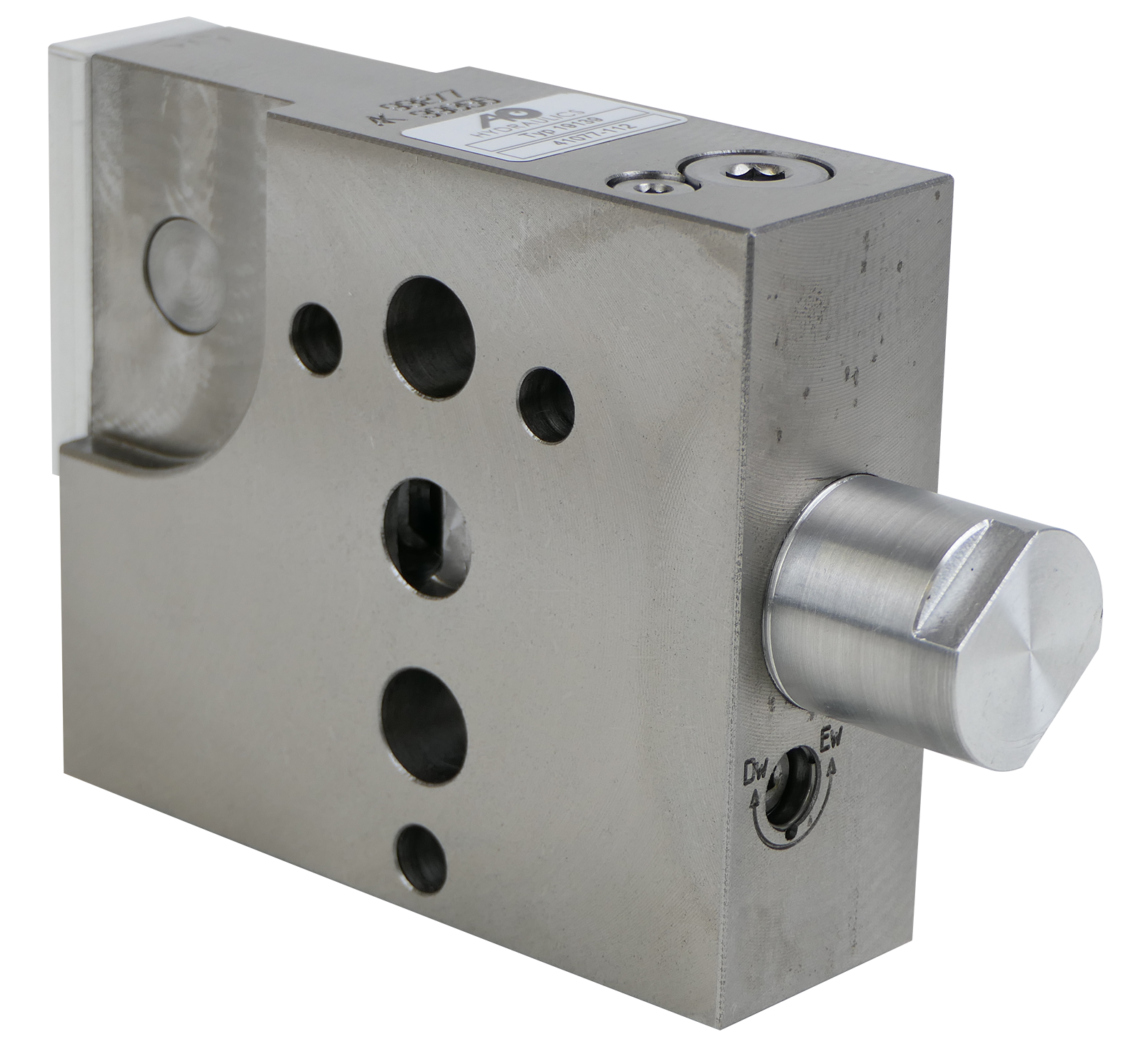

L'unità di controllo ausiliaria è una valvola direzionale a 5/4 vie azionata manualmente per il controllo di attuatori idraulici. Si tratta di un'unità di controllo a quattro posizioni che può essere utilizzata per cilindri di sollevamento a doppio e semplice effetto. È dotata di porte A e B del cilindro con guarnizione a spola. Ciò significa che sono consentite perdite estremamente basse anche a carichi elevati. Le porte A e B dell'attuatore si trovano nella parte superiore e inferiore dell'alloggiamento. L'unità ha una posizione di arresto in posizione di sollevamento, dotata di un finecorsa idraulico automatico. Se il controllo viene commutato oltre la posizione di abbassamento, viene attivata la posizione flottante di arresto, che non può essere sbloccata idraulicamente (le porte A e B dell'attuatore sono collegate alla linea di ritorno). La posizione flottante può essere utilizzata come posizione di arresto in discesa per cilindri di sollevamento sia a doppio che a semplice effetto. L'unità di controllo ausiliaria può essere commutata da doppio effetto a semplice effetto durante il funzionamento.
Deutz: serie 07C, DX3.10-DX4.70, Agro Prima 4.31-6.17, Agro Xtra 3.57-6.07, serie Star Cab, DX90-145 con ampia porta in vetro.

Commutabile da semplice effetto a doppio effetto

Finecorsa idraulico durante il sollevamento

Posizione flottante bloccata come quarta posizione di commutazione dopo l'abbassamento
